耐火可塑料用的黏土結合劑品種不同，其性能也不同，詳見表1-1，其配合比：小于5mm的黏土熟料60%，Ⅰ、Ⅱ礬土熟料粉30%，細度小于0.09mm的黏土結合劑10%，密度為1.28的硫酸鋁溶液13%。從表中看出，在耐火可塑料體積密度基本相同的情況下，由于黏土結合劑的品種不同，其可塑性指數(shù)和性能是不同的。水曲柳黏土和宜興泥配制的耐火可塑料，黏塑性、強度和燒后線變化較好，荷重軟化溫度也比較高；采用復州泥配制的耐火可塑料，綜合性能指標較差，不宜作其結合劑。

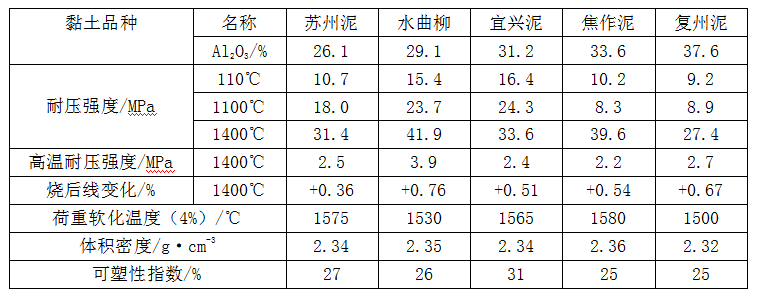

表1-1 黏土品種對可塑料性能的影響
多年來，試驗與生產實踐證明，與黏土結合耐火澆注料一樣，采用廣西泥，水吉4號泥、水曲柳黏土和宜興泥，能夠配制成優(yōu)質的耐火可塑料。在滿足耐火可塑料黏塑性、施工性和燒結性即陶瓷結合的前提下，黏土結合劑的用量，一般越少越好。
