高熱導(dǎo)率耐火澆注料也稱為碳化硅耐火澆注料，是采用碳化硅和鋁酸鹽水泥配制的。其特點(diǎn)是熱導(dǎo)率高、線膨脹系數(shù)小、熱穩(wěn)定性好和強(qiáng)度高。該澆注料在高爐熱風(fēng)爐磚托圈等部位和旋風(fēng)式燃煤加熱爐的旋風(fēng)管等熱工設(shè)備上，得到了應(yīng)用，使用效果良好。
表1-1為高熱導(dǎo)率耐火澆注料的性能。SiC骨料的顆粒級(jí)配為5-3mm，11%;3~1mm，49%;1~0.15mm，40%;耐火粉料為SiC微粉，其細(xì)度為0.043mm(325目)。采用鋁酸鹽水泥作結(jié)合劑，并摻加減水劑、早強(qiáng)劑和膨脹劑等復(fù)合外加劑。耐火骨料和粉料之質(zhì)量比為70:30。

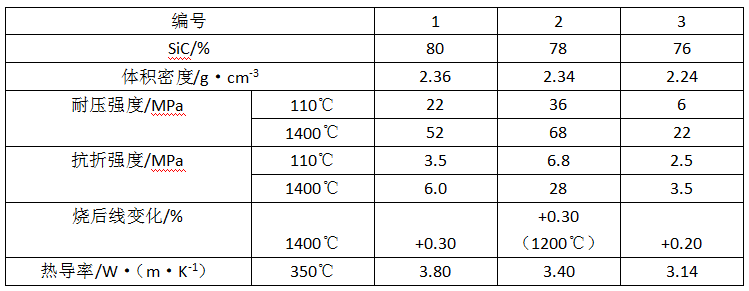

表1-1 高熱導(dǎo)率耐火澆注料的性能
